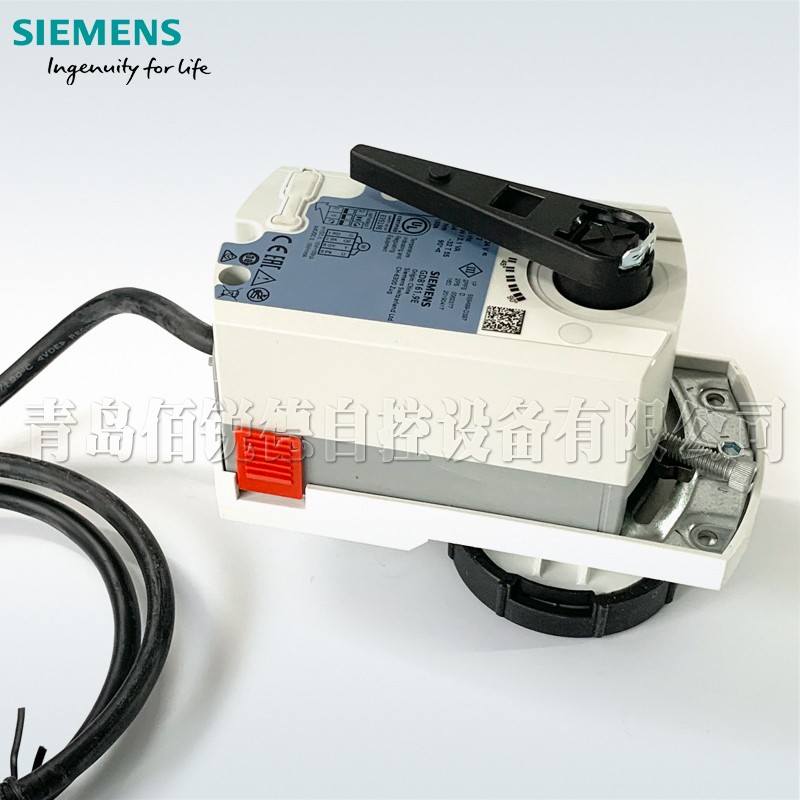

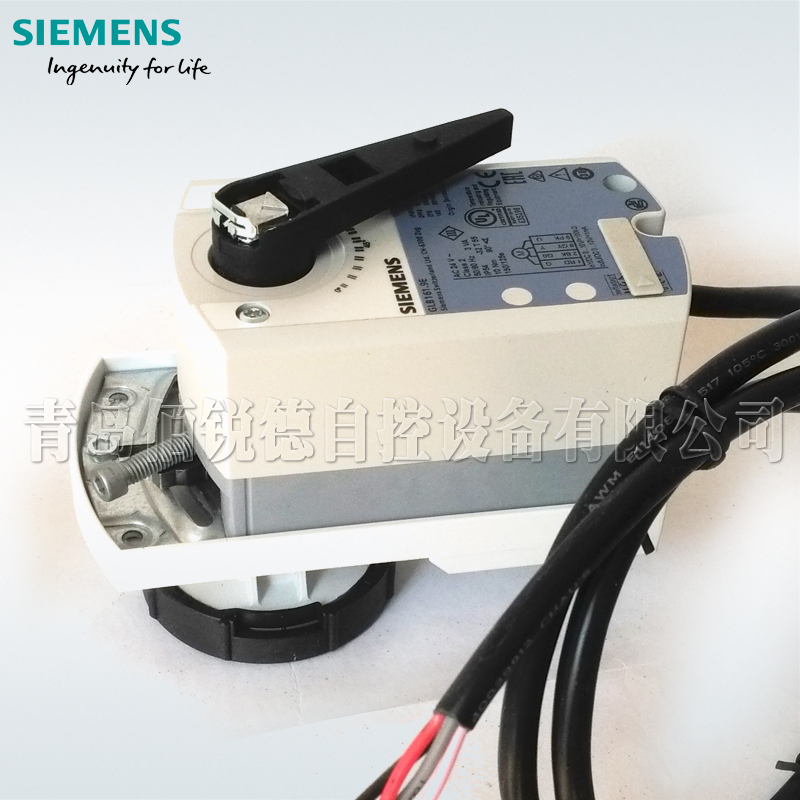

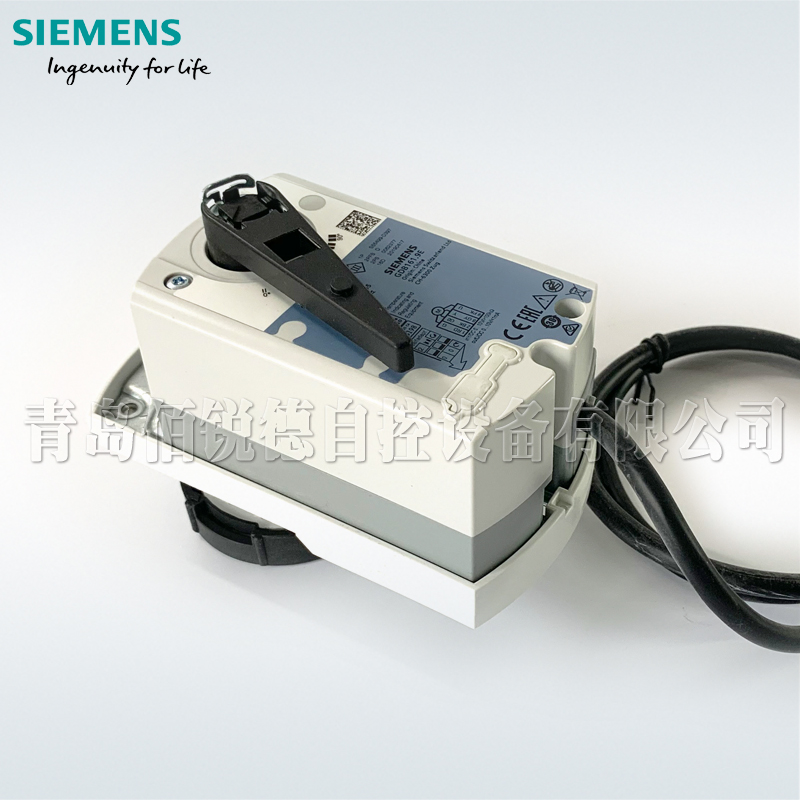

西門子電動球閥執行器 GLB161.9E GLB141.9E GLB341.9E

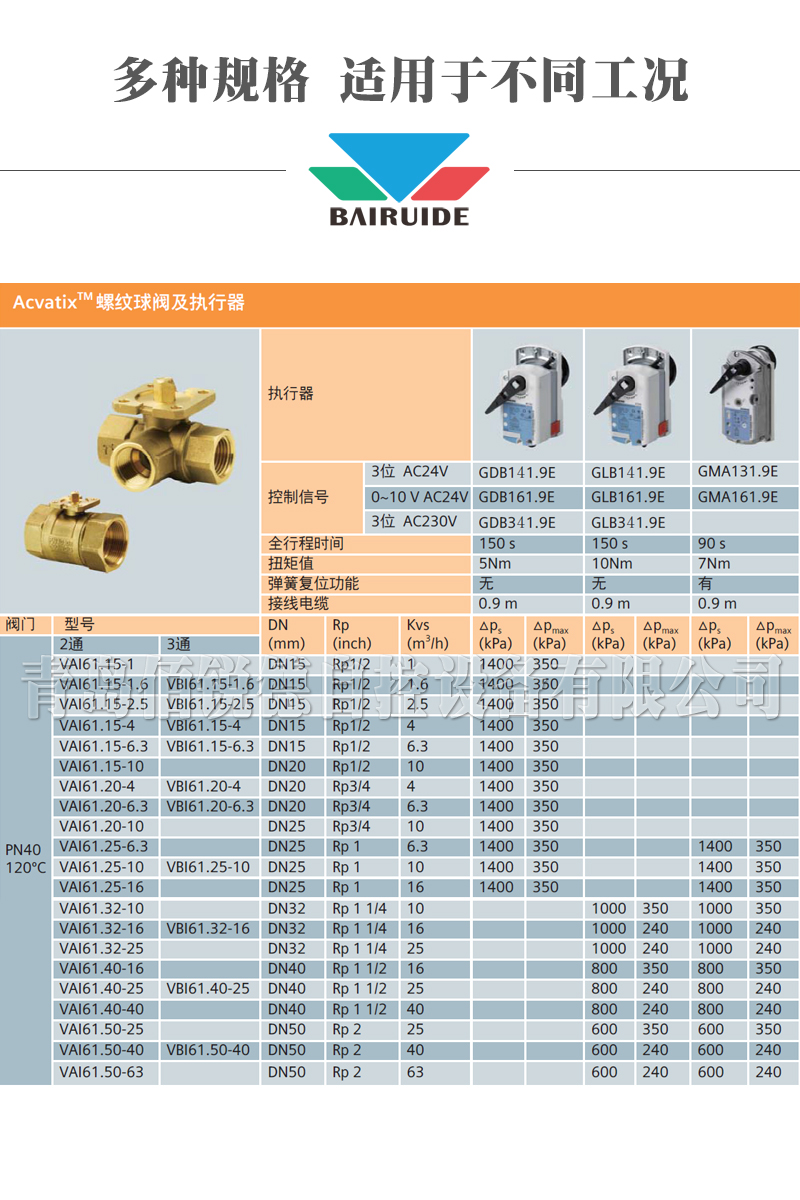

適用于西門子兩通球閥VAI51...系列VAI61...系列和三通球閥VBI61...系列
AC/DC 24 V/AC 230 V
三位控制或模擬量調節的電動執行器，帶 0.9 米長電線。

用途

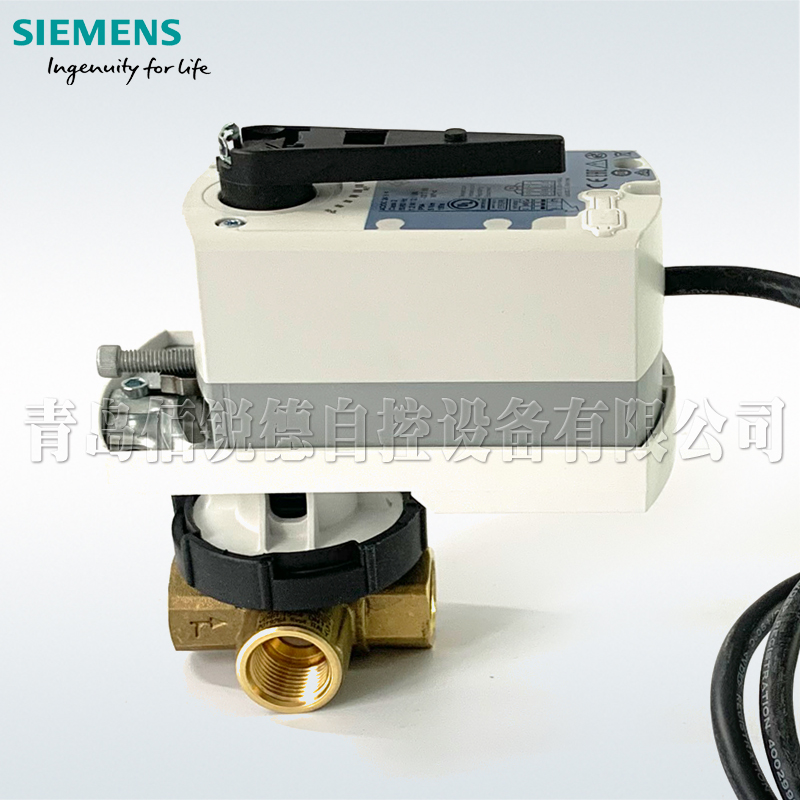

? 適用于西門子 DN32至 DN50 的二通/三通螺紋球閥
? 適用于使用模擬量調節 (DC 0–10 V) 或三位控制的球閥

型號概覽

GLB161.9E

電源：AC/DC24V
扭力：10Nm
控制信號：DC 0–10 V
手動調節：按下齒輪組脫離按鈕，即可手動調節執行器
運行時間：150 s (50 Hz) / 125 s (60 Hz)

GLB141.9E

電源：AC/DC24V
扭力：10Nm
控制信號：三位
手動調節：按下齒輪組脫離按鈕，即可手動調節執行器
運行時間：150 s (50 Hz) / 125 s (60 Hz)

GLB341.9E

電源：AC230V
扭力：10Nm
控制信號：三位
手動調節：按下齒輪組脫離按鈕，即可手動調節執行器
運行時間：150 s (50 Hz) / 125 s (60 Hz)

操作

手柄能夠驅動執行器到 0° 至 90° 間的任何位置。壓下脫離按鈕即可操作手柄。
釋放脫離按鈕，出現從控制器傳輸過來的控制信號時，控制信號優先決定閥位。

接線端子

GLB161.9E GLB141.9E

G    1    紅色   RD    火線   AC 24 V
G0   2    黑色   BK    中線
Y2   6    紫色    VT     定位信號 AC 0 V，順時針
Y1   7    橙色   OG    定位信號 AC 0 V，逆時針
Y    8    灰色    GY    定位信號 DC 0–10 V
U    9    粉色    PK   位置指示 DC 0–10 V

GLB341.9E

N    4    藍色BU    中線
Y2   6    黑色BK    控制信號 AC 230 V，順時針
Y1   7    白色WH    控制信號 AC 230 V，逆時針

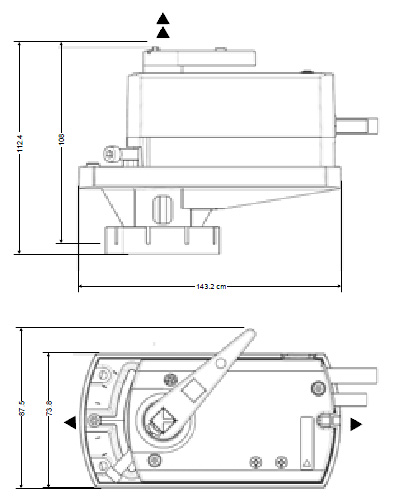

尺寸
