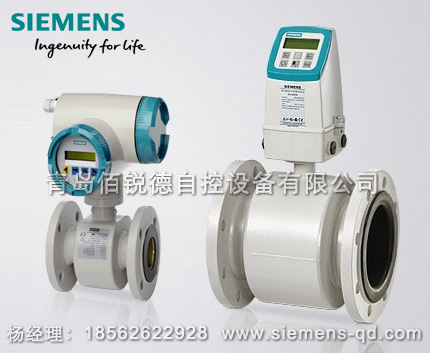

西門子電磁流量計MAG3100特性

? 多種的尺寸范圍：DN 15 ~ DN 2000(?" ... 78”)

? 多種的壓力范圍PN 6 ~ PN 100 ，ANSI Class 150/300，AS2119 /AS 4087 ；根據需要最高壓力可達690bar

? 多種電極和內襯材料可供選擇，適用于條件惡劣的過程介質

? 全焊接結構增強了儀表的耐磨性，適用于條件苛刻的應用環境

? SENSORPROM 單元自動更新設置參數，易于調試

? 專利的內置校驗儀，可以使用SENSORPROM 簽名技術操

西門子電磁流量計MAG3100應用

SITRANS F M MAGFLO 電磁流量傳感器主要應用于以下領域：

? 過程工業 ? 化學工業 ? 鋼鐵工業 ? 采礦 ? 民用 ? 發電和配電 ? 石油和天然氣/HPI ? 水和污水處理

西門子電磁流量計MAG3100設計

傳感器由一個不銹鋼管，2 個線圈，2 個電極，1 個絕緣內襯，外殼和其中一種法蘭接頭構成

? 適于危險場合的Ex ATEX 型（僅對MAG 3100 Ex）

? 高溫傳感器，應用溫度最高可達180 °C

? PTB， OIML R75 和OIML R117 認證

? 滿足EEC 標準：PED， EN 1092-1 法蘭的97/23/EC 壓力指標

? 嵌入長度符合ISO 13359 標準

? 在UKAS ISO 17025 授權的標定裝置上單獨標定，精度± 0.1%

? 現場升級到標準傳感器的IP68/NEMA 6P 簡單易行

操作模式

流量測量原理基于法拉第電磁感應定律，傳感器將流量信號轉換成正比于流體流速的電壓信號集成。

完整的流量計由流量傳感器和SITRANS F M MAGFLO MAG5000， 6000 或6000 I 變送器連接而成。

靈活的通訊理念USM II 簡化了流量計與眾多不同總線系統的集成和升級。這些總線系統包括：HART，F(xiàn)OUNDAT10N Fieldbus H1,DeviceNet， PROFIBUS DP&PA， MODBUS， RTU/RS485。

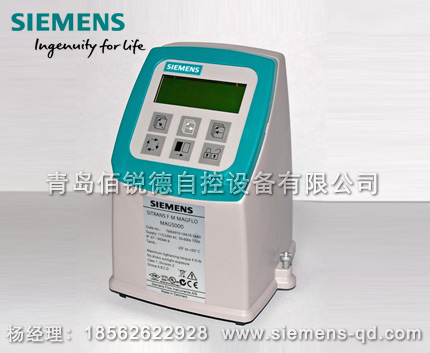

西門子電磁流量計變送器MAG5000/MAG6000

西門子電磁流量計變送器MAG5000/MAG6000 是基于微處理器的高性能變送器，易于安裝、調試和維護。變送器可與MAG 1100，MAG 1100 F，MAG 3100，MAG 3100 W 和 MAG 5100 W SITRANS F M MAGFLO 傳感器配套使用。

變送器類型：

? MAG 5000：最大測量誤差0.5% （包括傳感器）。

? MAG 6000：最大測量誤差0.25% （包括傳感器，參見傳感器說明書），具有其它特性如：即插即用式內置總線模塊；批處理功能。

特性

? 信號分辨率高，可達最佳量程比

? 多種可能性的數字信號處理

? 自動從SENSORPROM 中讀取數據，易于調試

? 具有密碼保護的用戶組態操作菜單

? 3 行， 20 個字符， 11 種語言顯示

? 各種流速單位

? 累計流量，正向、反向流量和凈流量以及其它更多信息

? 用于過程控制的多功能輸出，具有模擬、脈沖/ 頻率和繼電器輸出 ( 狀態、流向和極限值) 的最小組態

? 豐富的自診斷功能，出錯指示和故障記錄 ( 參見MAGFLO 診斷功能)

? 批控制

? 貿易結算認證：PTB，OIML R75，R117，OIML R 49 和 MI-001

? MAG 6000 具有附加的總線模塊：HART，MODBUS RTU/ RS485，F(xiàn)F， PROFIBUS PA 和DP

 應用

MASGFLO 流量計適合于測量幾乎所有的導電液體、淤泥和泥漿的測量。主要應用于以下領域：

? 水工業和污水處理

? 化工和制藥工業

? 食品和飲料工業

? 發電廠和民用電

設計

變送器設計為IP67 NEMA 4X/6 防護等級的一體式，或者墻裝式，或基于19″插入式結構的19″型，用于：

? 19″架裝系統

? 盤裝支架IP65/NEMA 4

? 盤后安裝IP20/NEMA 2

? 墻裝支架IP66/NEMA 4

19″型可有以下幾種選擇：

? 適于EEx ATEX 認證的流量傳感器的變送器（包括安全柵）

? 帶電極清洗單元的變送器

功能

西門子電磁流量計變送器MAG5000/MAG6000 是基于微處理器的變送器，帶有內置的字母數字式多種語言的顯示器。變送器計算來自相連的電磁傳感器的信號，并完成為電磁線圈提供恒定電流的供電任務。有關接線、操作模式和安裝的更詳細信息可以參見傳感器數據列表。

可以使用下列設備完成對變送器的操作：

? 控制和顯示單元

? HART 通訊裝置

? PC 機/ 筆記本電腦和基于HART 通訊協議的SIMATIC
