常用控制策略

    （1）換熱機組具有氣候補償和恒溫供水功能，即根據氣候的變化自動調節供熱量，應用可編程控制器(PLC)，根據室外溫度的變化和當?shù)責嶝?fù)荷曲線，決定二次側的供水溫度和補償漂移量。
    二次側供水溫度的實測值和設定值相比較后，并進行PID調節，控制器輸出信號至電動調節閥，調節電動調節閥的開度，從而改變一次側的流量，實現二次側供水溫度的質調節和一次側流量的量調節。
    供水溫度和補償漂移量可由中央監控系統進行遠程設定。

    （2）自動補水
    補水泵是由安裝在二次側回水管路上的壓力傳感器測得的壓力信號，與控制器二次回水壓力設定值比較后輸出一個控制信號控制器，由控制器控制補水泵的開啟，從而實現二次網回水自動補給。回水壓力設定值可由中央監控系統進行遠程設定。

    （3）自動卸壓功能: 當二次側供水壓力高于供水設定值高限時，開啟泄水電磁閥，同時配安全閥，以便雙保險。泄水電磁閥開啟壓力設定值可由中央監控系統進行遠程設定。

    （4）二次側循環水泵控制，實現供水壓力和回水壓力差值控制，保證系統最不利點的供回水壓差，從而保證最不利點正常供暖。壓差設定值可由中央監控系統進行遠程設定。

    （5）二次側循環水網防汽化保護。即二次網循環泵停止，電動調節閥關閉并且停電后電動調節閥關閉。

    （6）開機自檢功能：二次側回水壓力設定具有一個超低限保護值（在控制器操作面板上可以調整此值），當二次側壓力沒有達到此值時，不能啟動循環泵而只能開啟補水系統補水，待達到設定值后方可啟動循環泵。

    （7）順序啟動及泵閥聯鎖：雙板雙泵兩套水循環系統換熱站，當熱負荷不足時，只運行一套系統，當?shù)谝惶紫到y(tǒng)的循環水泵發生故障時，應自動啟動第二套系統的循環水泵。換熱站循環水泵運行后電動調節閥才自動開啟；當正在運行的循環水泵發生故障時，輸出報警信號，循環泵停機，電動調節閥關閉。

    （8）來電自啟滿足無人值守功能：板式換熱機組在送電后，控制器工作，站自檢后自動按順序啟動。

    （9）失壓保護：二次側回水壓力低于超低限設定值時，自動停止循環泵運行，并關閉電動調節閥，自動補水系統投入運行，開始補水。自動補水系統投入運行后二次側回水壓力仍繼續降低即發聲光信號報警（該信號遠傳調度中心）

    （10）斷電保護：停電后自動關閉電動調節閥，切斷熱源，控制器及變頻器自動復位并使各種設定參數和運行狀態參數保持原斷電前設置。

    （11）超溫保護：二次供水溫度超過高限制值時，一次側電動調節閥關閉。
一次側供水溫度超過高限值時，應立即關閉一次側電動調節閥并報警。
一次回水溫度超過高限值時，啟動高限制保護，減小電動調節閥開度。

    （12）超壓保護：二次供水壓力超過設定超高限值（操作面板可調設定值），循環泵停止運行，并關閉一次側電動調節閥。

    （13）監測水箱液位，具備報警保護功能。水箱液位低于超低限值時，補水泵停止，并報警。

    （14）具有時間控制程序：
    定時開、關機，節能模式，制定日、周、月的分時段供暖。

    (15)自動監控?zé)峋W(wǎng)參數,調節熱負荷及調節最不利點的正常取暖,保證一定的水利平衡、熱力平衡，從而實現熱網平衡。

    （16）熱量平均分配和最大用熱量限制
    避免用熱高峰時段各站點搶熱，以及由此引發的熱網失衡甚或癱瘓。

    （17）溫差控制
    通過控制一、二次側回水溫差，提高設備出力，節省一次管網循環水泵用電量。

    （18）遠程自動抄表
    便于數據集中監控，能源管理及成本結算。

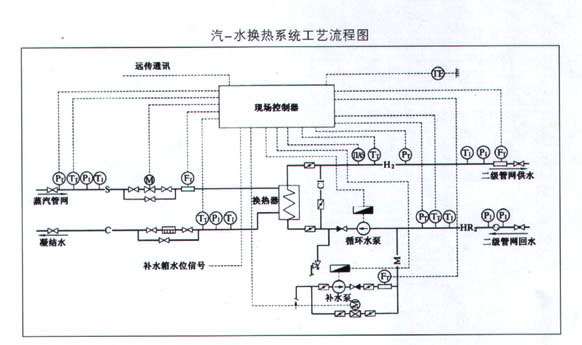

換熱機組（換熱站）自控系統示意圖
